Главной отличительной особенностью используемого сантехнического оборудования является применение высокоэффективного воздушного эжектора для осуществления вакуумного всасывания отходов из унитаза в приёмный дренажный трубопровод. В отличие от традиционных вакуумных насосов роторного типа, эжекторное вакуумирование позволяет многократно увеличить эффективность и надежность технологии вакуумного дренирования.

Существенным моментом является и то, что дальнейшее вытеснение отходов из приемного дренажного трубопровода (промежуточной емкости) в накопительный бак осуществляется под напором сжатого воздуха высокого давления (0,6 МПа).

Еще одно положительное отличие ВТК связано с высоконапорным смывом унитаза, которое становится возможным благодаря применению индивидуальной насосной станции для каждой пользовательской кабины, которая не только повышает давление воды на входе в форсунки унитаза, но и обеспечивает строгое нормирование подаваемой на смыв порции воды.

Важная защитная функция работы унитаза состоит в недопущении превышения уровня воды в унитазе сверх критического значения в случае образования засора. Применяемый в АТК датчик предельного уровня (прессостат) не имеет выступающих частей на чаше унитаза, что улучшает качество смыва отходов.

Каждая пользовательская кабина должна быть оснащена:

• унитазом из нержавеющей стали со встроенным водяным клапаном высоконапорного омывания чаши унитаза под давлением не менее 200 кПа через три щелевые форсунки с суммарным расходом воды 0,5 – 0,7 л на один смыв;
• промежуточной приемной емкостью под фекальные отходы объемом 2 – 2,5 литра, обеспечивающей вакуумное всасывание фекальных отходов из чаши унитаза и последующее пневматическое вытеснение порции отходов струёй сжатого воздуха в бак-накопитель отходов;
• вакуумным насосом (струйным эжектором), обеспечивающим глубину вакуумного разрежения на уровне от –60 кПа до –80 кПа, подключенного через электромагнитный клапан к сети сжатого воздуха и через обратный клапан к выхлопному воздухопроводу;
• вакуумной магистралью, состоящей из герметичных трубопроводов и вакуумных электромагнитных клапанов, предназначенных для кратковременного создания требуемого уровня вакуума в приемной емкости и в межстеночной полости впускного пережимного затвора;
• датчиком контроля вакуума, подключенного к программируемому контроллеру;
• воздушной магистралью сжатого воздуха, состоящей из трубопроводов и электромагнитных клапанов, предназначенных для управления пережимными затворами дренажной магистрали и предназначенных также для кратковременной подачи сжатого воздуха на вход вакуумного эжектора и на вход приемной фекальной емкости;
• датчиком контроля давления сжатого воздуха в воздушной магистрали, подключенного к программируемому контроллеру;
• насосной станцией, предназначенной для порционной подачи воды на смыв чаши унитаза через электромагнитный водяной клапан унитаза (насосная станция должна быть оснащена автоматической системой поддержания требуемого уровня давления, системой защиты от сухого хода, водяным гидроаккумулятором и сменным фильтром);
• дренажной магистралью, состоящей из канализационных трубопроводов диаметром 1,5–2 дюйма, пережимных затворов с пневмоуправлением электромагнитными клапанами, отделяющими накопительную емкость от чаши унитаза и от бака-накопителя отходов;
• сололифтом для отвода стоков от раковины в бак с отходами.

Функционирование вакуумной туалетной системы основано на первоначальном всасывании фекальных отходов и смывной воды из чаши унитаза под действием внешнего атмосферного давления в предварительно отвакуумированную промежуточную приёмную емкость через впускной пережимной затвор. Дальнейшее вытеснение фекальных отходов из промежуточной приемной емкости в бак накопления отходов производится под действием напора сжатого воздуха, подаваемого в приемную емкость из воздушной магистрали. Большой перепад давления между приемной емкостью и баком отходов (в котором давление остается атмосферным) обеспечивает быстрое и полное дренирование фекалий и смывной воды в бак накопления отходов.

При срабатывании кнопки «Смыв» открывается электромагнитный клапан, подающий сжатый воздух на вход вакуумного эжектора. Одновременно открывается вакуумный клапан, соединяющий вакуумную магистраль к приемной ёмкости, соединенной с унитазом пережимным затвором. Датчик вакуума фиксирует достижение требуемого уровня разрежения в приемной емкости, что позволяет блоку управления продолжить выполнение программы рабочего цикла очищения унитаза.

Далее подается команда на водяной электромагнитный клапан для подачи воды на щелевые водяные форсунки унитаза. С небольшой временной задержкой после поступления воды на форсунки унитаза открывается приемный пережимной затвор, и фекалии вместе со смывной водой энергично всасываются в отвакуумированную приемную емкость.

Затем приемный пережимной затвор закрывается под действием сжатого воздуха, подаваемого через электромагнитный клапан в межстеночную полость затвора по команде блока управления.

На следующем шаге открывается электромагнитный клапан, соединяющий сеть сжатого воздуха с приемной емкостью, и одновременно открывается выпускной пережимной затвор, благодаря чему происходит активное пневматическое вытеснение отходов и смывной воды из приемной емкости в бак накопления отходов. По истечении короткого времени подача сжатого воздуха в приемную емкость прекращается, а выпускной пережимной затвор закрывается.

В завершении рабочего цикла производится впрыск небольшой порции воды в чашу унитаза через щелевые форсунки. Дополнительная порция воды, помимо повторного омывания унитазной чаши, гарантированно заполняет нижнюю часть чаши и образует гидрозатвор, исключающий распространение неприятных запахов из приемной емкости.

Управление клапанами вакуумной туалетной системы и, как следствие, дренированием отходов обеспечивается блоком управления на основе программируемого реле с дисплеем.

Блок управления выдает команды на своевременное включение и выключение струйного вакуумного насоса (эжектора) для достижения необходимого уровня вакуумного разрежения в приемной емкости. Уровень вакуумного разрежения контролируется датчиком вакуума.

Блок управления обеспечивает:

• своевременную подачу порции воды на форсунки, установленные в чаше унитаза;
• своевременное закрытие и открытие пережимных затворов;
• своевременную подачу порции сжатого воздуха в промежуточную приемную емкость;
• контроль глубины разрежения в приемной емкости;
• контроль давления сжатого воздуха в воздушной магистрали;
• обнаружение достижения минимального уровня в баке с чистой водой по сигналу емкостного датчика;
• обнаружение достижения предельного уровня в баке-накопителе отходов по сигналу емкостного датчика;
• управление процессом включения других исполнительных устройств.

При отклонении показаний контрольных датчиков от установленного значения происходит блокировка дальнейшей работы туалетного модуля по команде блока управления.

Электропитание программируемого реле и всех электромагнитных клапанов осуществляется блоком преобразования сетевого питания (выходное напряжение 24 В).

Электропитание воздушного компрессора, насосной станции, бака подготовки горячей воды (бойлера), системы искусственного освещения, системы вентиляции и отопления осуществляется от сети ~230 В.

Электрооборудование включает в себя электрический счетчик, вводные автоматические выключатели, УЗО, автоматические линейные предохранители, понижающий преобразователь напряжения, светильники в антивандальном исполнении с выключателями, розетки с заземляющим контактом.

Электропроводка: с повышенной степенью огнеупорности, открытого типа, выполнена в коробах и распределительных коробках. Электроприборы и электропроводка модуля рассчитаны на подключение к однофазной электросети напряжением 230 В, 50 Гц.

Ввод выполнен кабелем ВВГнг 5х6, розетки подключены кабелем ВВГнг 3х2,5.

Электроосветительные приборы (светильники) подключены кабелем ВВГнг 3х1,5.

Потребление электроэнергии до 15 кВт (в зависимости от времени года и географо-климатических условий эксплуатации модуля).

Блок управления вакуумного туалетного комплекса рассчитан на подключение к электросети напряжением 230 В, 50 Гц через понижающий преобразователь напряжения 24 В 80 Вт.

Отопление пользовательских кабин и технического отсека: настенные конвекторы – 4 шт. мощностью не менее 2 кВт в каждом помещении туалетного модуля.

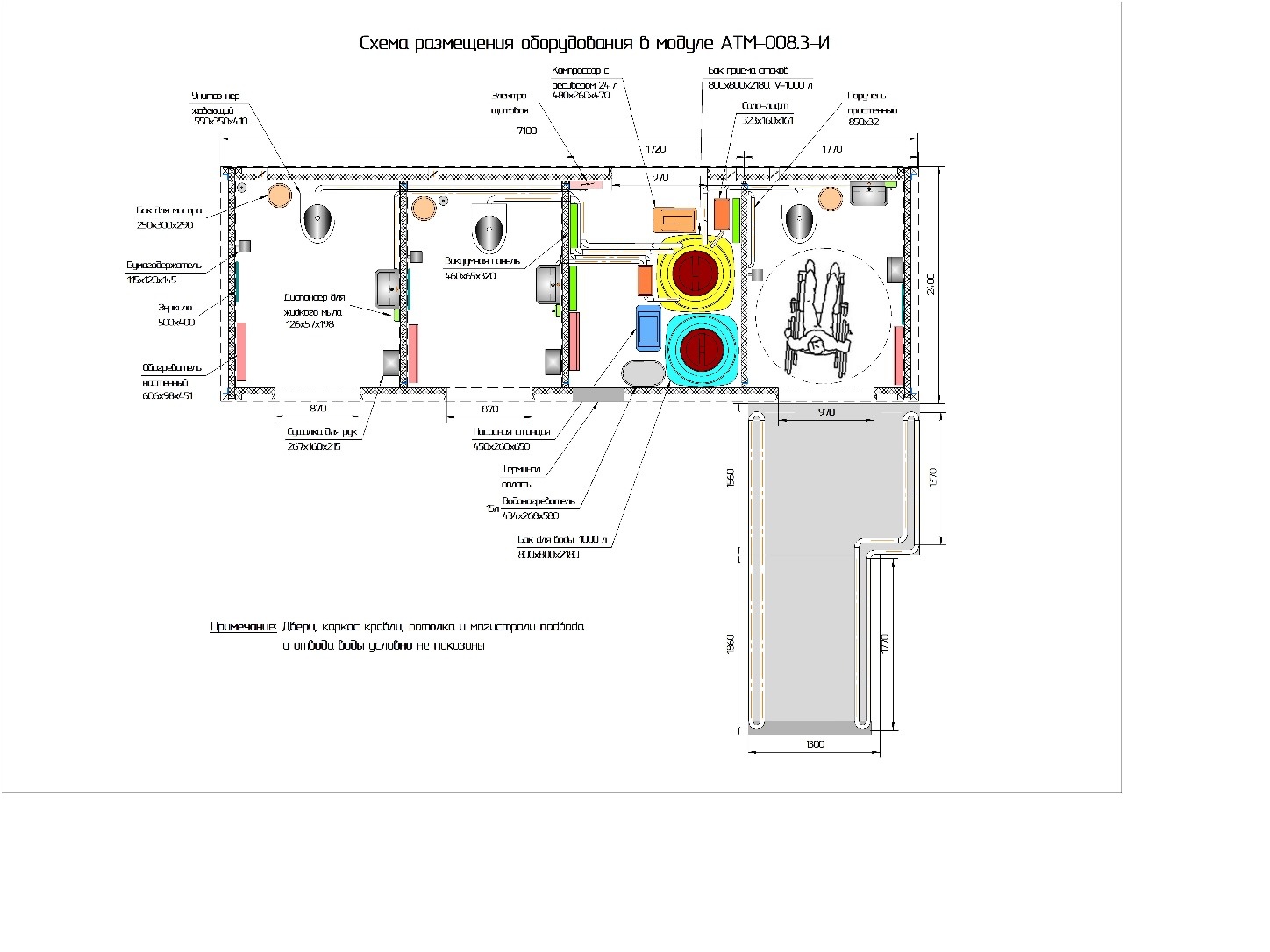

Окончательная планировка размещения сантехнического оборудования внутри пользовательской кабины уточняется после подписания Договора с учетом особенностей эксплуатации и обслуживания туалетного модуля.

Конструкция фиксирующих опор и конструкция приставных ступеней зависит от особенностей тротуарного покрытия, на котором планируется устанавливать туалетный модуль.
