ВАКУУМНЫЙ ТУАЛЕТ ПТ-91
1. Характеристика Товара
Товар предназначен для обеспечения личной гигиены и бытовых нужд посетителей, с учетом потребностей инвалидов и других маломобильных групп населения (далее – МГН). Основными критериями при этом являются:
- соблюдение архитектурно-строительных, санитарно-гигиенических, эпидемиологических и экологических норм;
- оснащение современным оборудованием и автоматикой;
- соответствие климатическим особенностям города Череповца;
- надежность и долговечность конструкций и технических устройств;
- безопасность и комфорт пользователей, включая МГН;
- соответствие требованиям электро- и пожарной безопасности;
- антивандальное исполнение конструкций;
- соответствие другим обязательным нормативам и правилам.
Конструкция модуля обеспечивает возможность его перемещения и транспортировки.
Одна из туалетных кабин оборудована для МГН, имеет отдельный вход и отвечает требованиям СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения».
Коммуникации модуля не должны находиться в свободном доступе для посетителей и должны быть скрыты под пластиковой обшивкой, доступ для ремонта коммуникаций осуществляется через технологические отверстия.
Товар сетевой, мобильный, для круглогодичного использования.
Товар по качеству, комплектности, функциональным (потребительским) свойствам, техническим характеристикам и иным сведениям о Товаре соответствует требованиям, указанным в Приложении №1 к Техническому заданию.

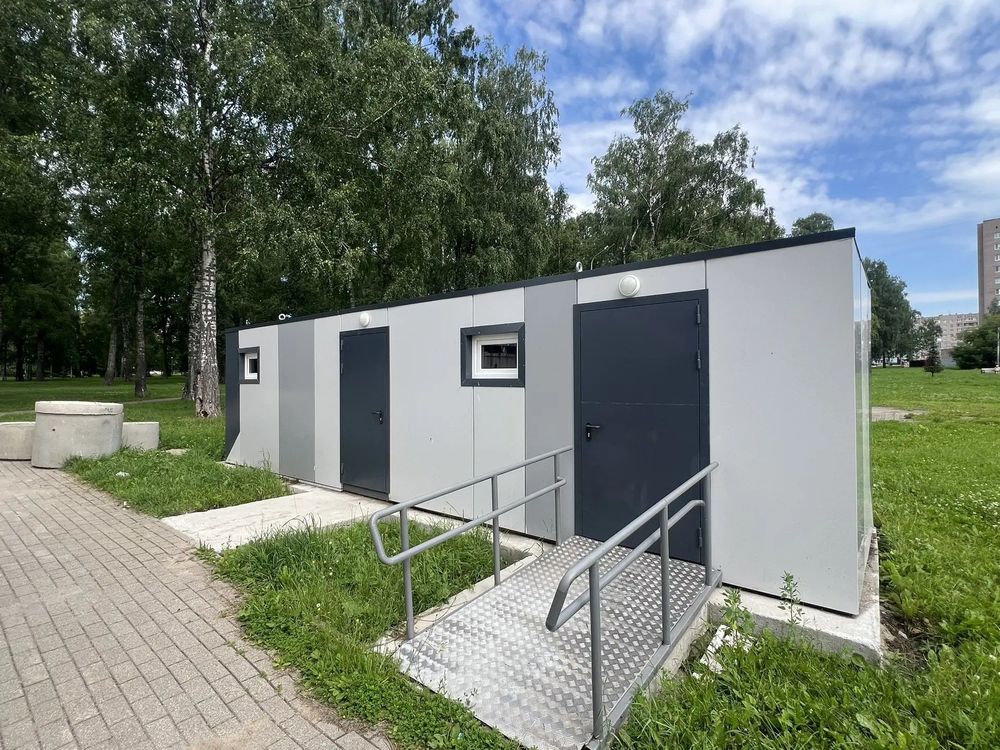

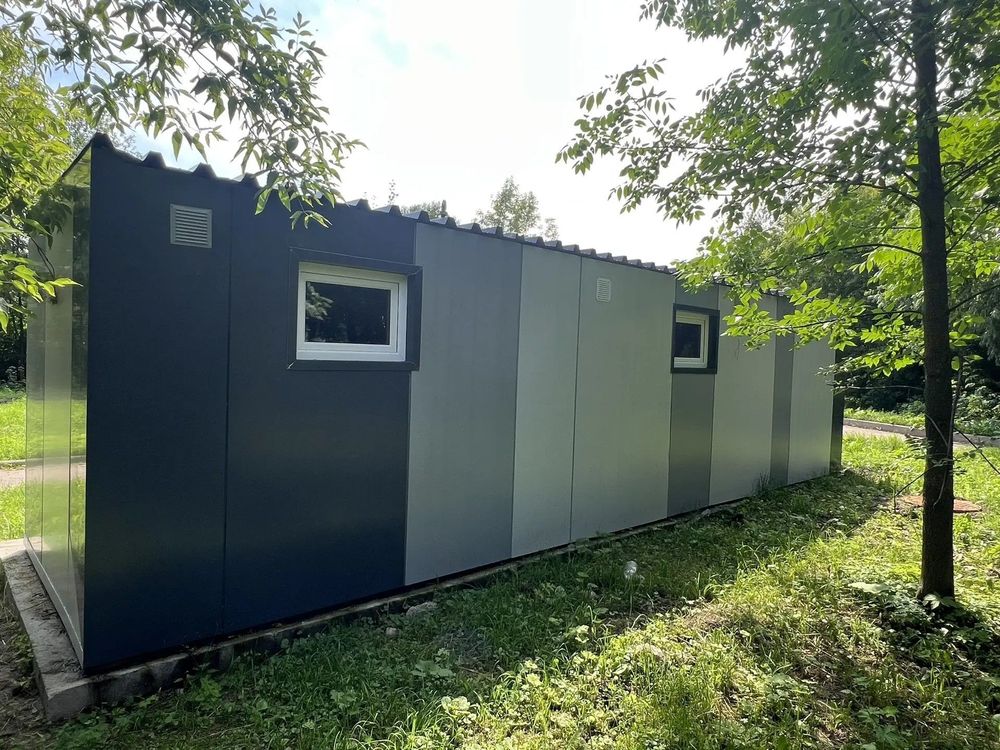

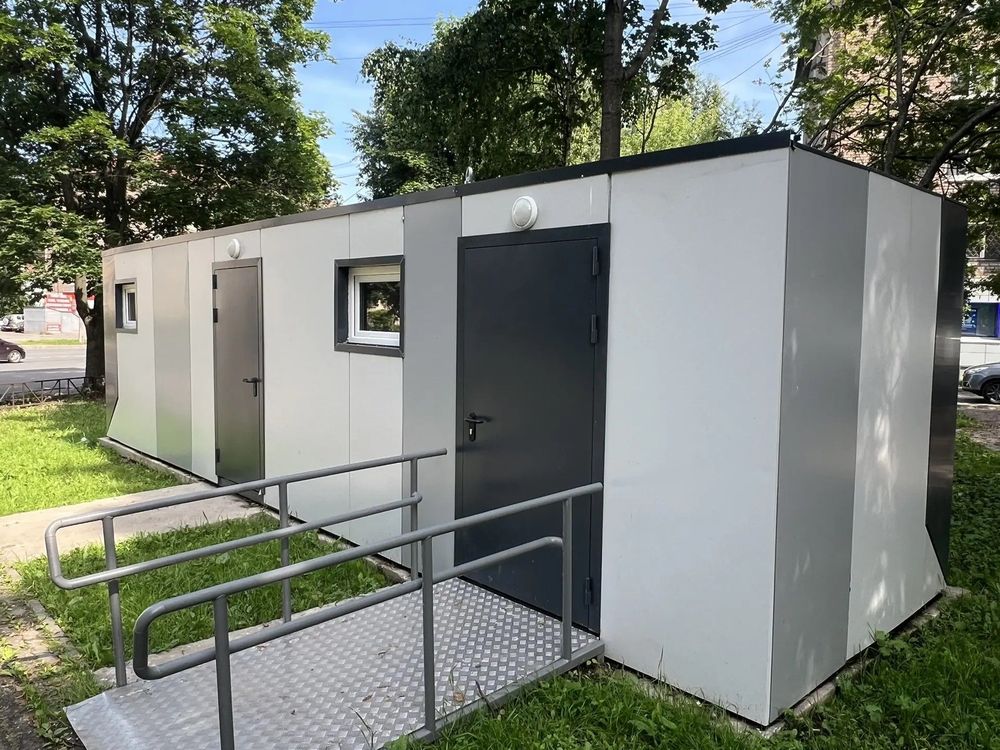

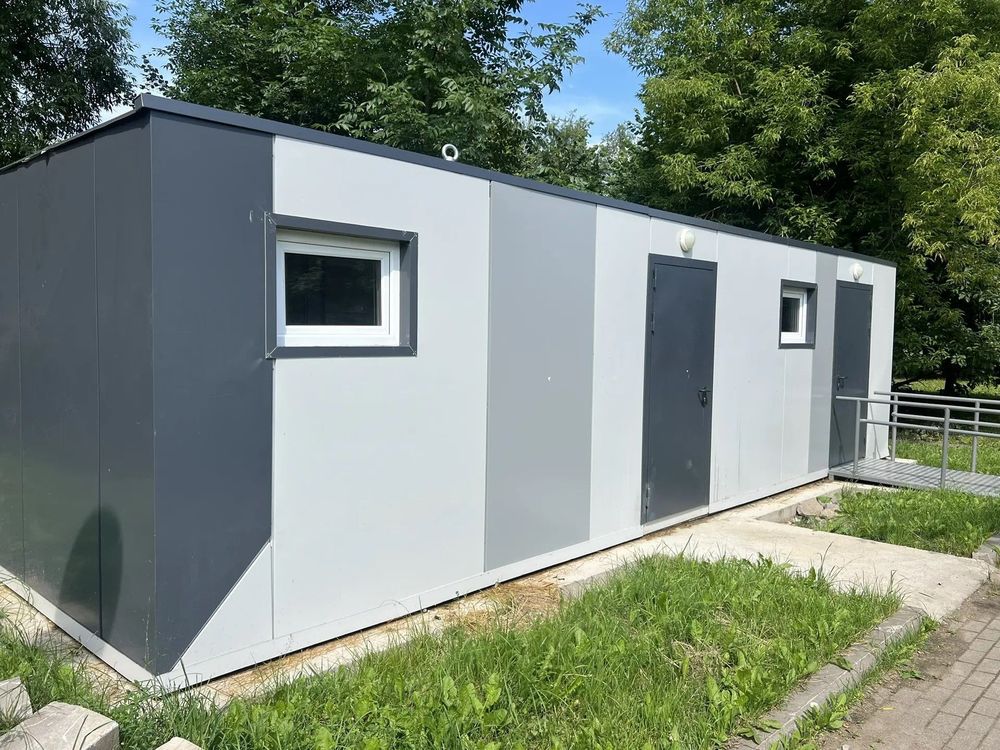

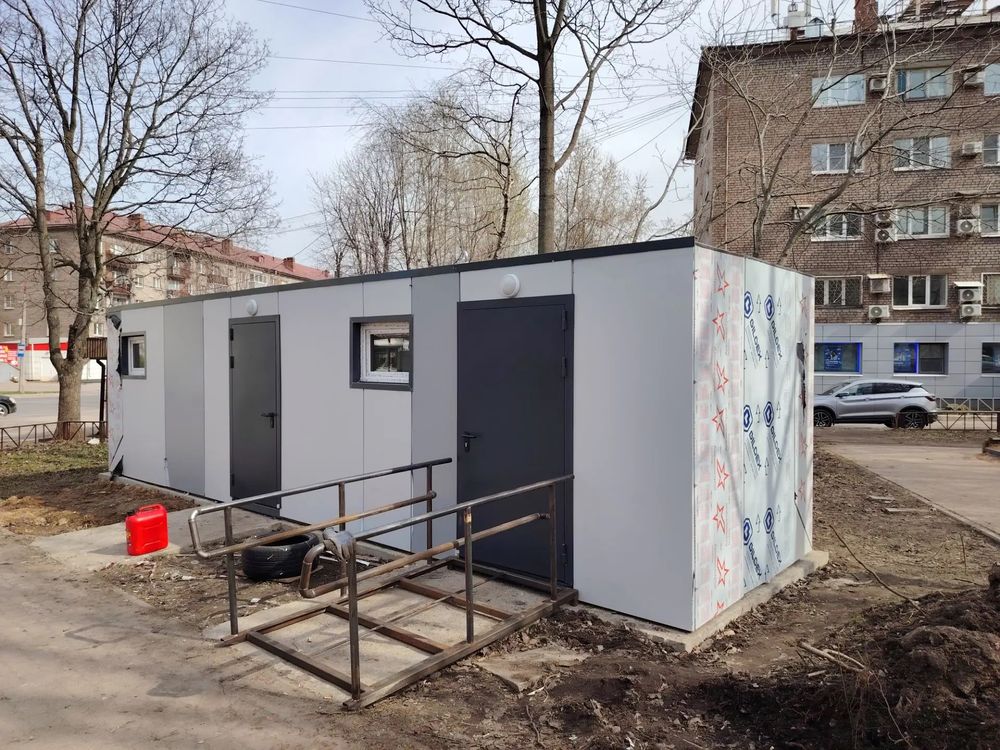

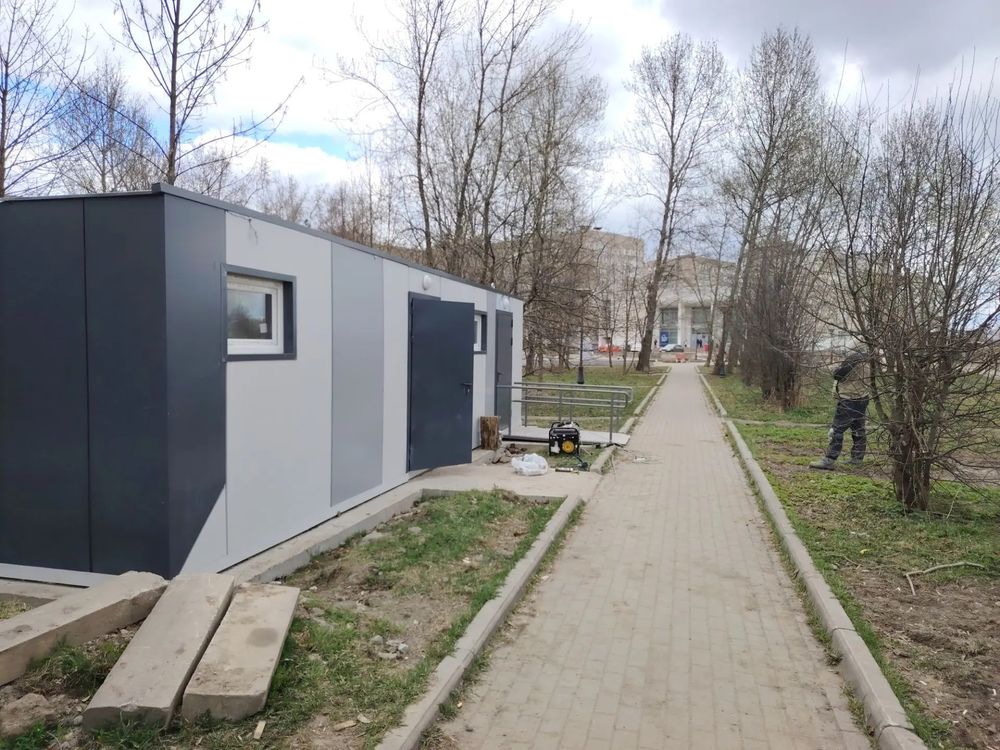

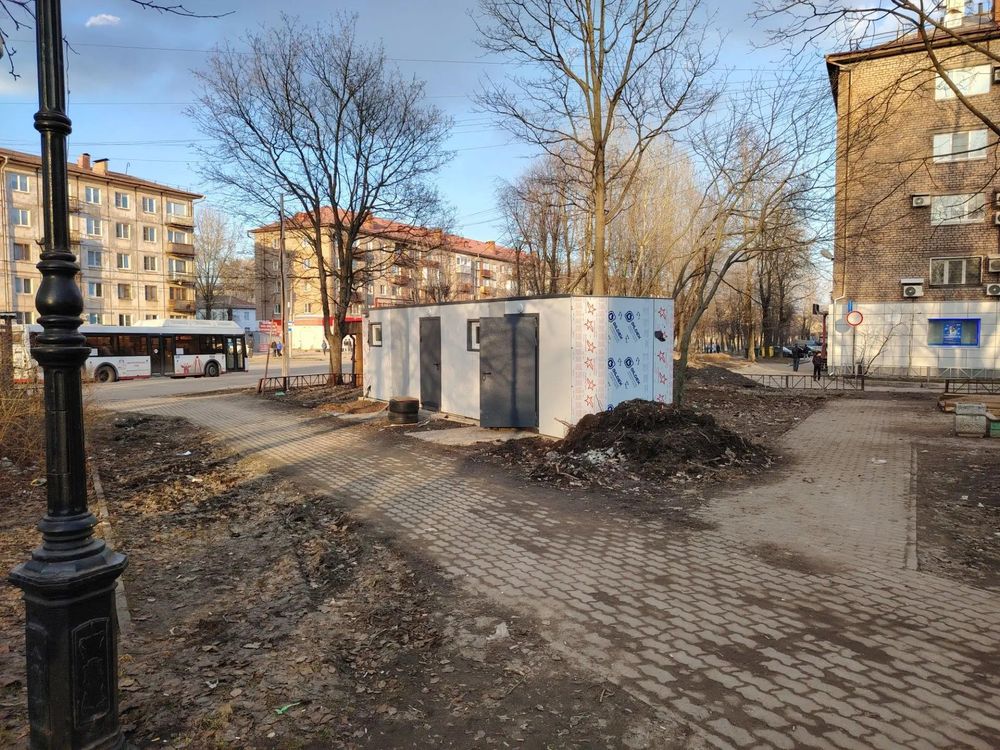

Примерный внешний вид и конструкция туалетного модуля в соответствии — серого цвета, в соответствии с приложенными фотографиями.
2. Общие требования к поставке Товара
Поставляемый Товар новый (товаром, который не был в употреблении, в ремонте, в том числе который не был восстановлен, у которого не была осуществлена замена составных частей, не были восстановлены потребительские свойства), не ранее 2025 года выпуска.
Полы во всех помещениях имеют подогрев в зимнее время с помощью электрического греющего кабеля. Конструктив и мощность рассчитать индивидуально для каждого помещения. Регуляторы температуры раздельные на каждое помещение, расположены в техническом отделении. Предусмотрена защита от поражения электротоком в случае пробоя изоляции.
КОМПЛЕКТАЦИЯ И ХАРАКТЕРИСТИКИ ТОВАРА
(Показатели, позволяющие определить соответствие закупаемых товара, работы, услуги установленным Заказчиком требованиям. При этом указываются максимальные и (или) минимальные значения таких показателей и (или) значения показателей, которые не могут изменяться)
Комплектация Товара
| № | Комплектация | Количество | Ед. изм. |
|---|---|---|---|
| 1 | Блок-контейнер | 1 | шт. |
| 2 | Дверь металлическая (800х2000 мм) | 1 | шт. |
| 3 | Дверь металлическая (900х2000 мм) | 1 | шт. |
| 4 | Дверь металлопластиковая глухая (700х2000 мм) | 2 | шт. |
| 5 | Дверь металлопластиковая (700х2000 мм) с окном кассира и подоконником | 1 | шт. |
| 6 | Доводчик для двери | 4 | шт. |
| 7 | Окно металлопластиковое (800х450 мм) откидное с матовым стеклом | 4 | шт. |
| 8 | Унитаз из нержавеющей стали с бачком | 5 | шт. |
| 9 | Писсуар настенный из нержавеющей стали | 1 | шт. |
| 10 | Крючок настенный | 10 | шт. |
| 11 | Раковина из нержавеющей стали | 3 | шт. |
| 12 | Смеситель для раковины с рычагом | 2 | шт. |
| 13 | Смеситель для раковины с рычагом для МГН МГН | 1 | шт. |
| 14 | Светильник светодиодный наружного освещения (IP44) | 2 | шт. |
| 15 | Светильник светодиодный внутреннего освещения (IP44, 36 Вт) | 6 | шт. |
| 16 | Конвектор электрический в кассовом помещении (1,0 кВт) | 1 | шт. |
| 17 | Инфракрасный обогреватель с терморегулятором (0,8 кВт) | 3 | шт. |
| 18 | Вентилятор вытяжной | 3 | шт. |
| 19 | Нагреватель воды электрический накопительный 30 л. (1,5 кВт) | 1 | шт. |
| 20 | Комплект металлопластиковых туалетных кабинок с дверьми | 4 | шт. |
| 21 | Электрощит (с установленными автоматами и с устройством защитного отключения (далее – УЗО)) | 1 | шт. |
| 22 | Держатель туалетной бумаги (барабан, металл) | 5 | шт. |
| 23 | Дозатор жидкого мыла (металл) | 3 | шт. |
| 24 | Осушитель для рук воздушный (металл) | 3 | шт. |
| 25 | Держатель бумажных полотенец (металл) | 3 | шт. |
| 26 | Зеркало из нержавеющей стали в рамке | 3 | шт. |
| 27 | Корзина для мусора (10 л, металл) | 5 | шт. |
| 28 | Тревожная кнопка со светозвуковой сигнализацией | 1 | шт. |
| 29 |
Комплект поручней для МГН из нержавеющей стали МГН
Поручень D-образный дверной · 2 шт.
Поручень для раковины · 2 шт.
Г-образный поручень у унитаза · 1 шт.
Откидной поручень · 1 шт.
|
1 | шт. |
| 30 |
Пандус для МГН «Люкс» длина 2 метра, поручни из окрашенной круглой стальной трубы (цвет – графитово-серый RAL 7024), настил-алюминиевый рифленый лист — 1 шт.
устанавливается напротив входной двери в помещение для МГН |
1 | шт. |
Характеристики Товара
| № | Описание характеристик Товара | Инструкция по заполнению характеристик в заявке |
|---|---|---|
| 1 | Основные параметры | |
| Габаритные размеры туалетного модуля (ДхГхВ) 9500х2400х2500 мм | Значение характеристики не может изменяться участником закупки | |
| Масса туалетного модуля 3400 кг | Значение характеристики не может изменяться участником закупки | |
| Высота от пола до потолка 2,15 м | Значение характеристики не может изменяться участником закупки | |
| 2 | Цветовое исполнение наружное | |
| В соответствии с приложением № 2 к Техническому заданию | Значение характеристики не может изменяться участником закупки | |
| 3 | Цветовое исполнение внутреннее | |
| Внутренние стены и перегородки – нержавеющая сталь Aisi 304 (или эквивалент) толщиной 0,5 мм. | Значение характеристики не может изменяться участником закупки | |
| Отливы – нержавеющая сталь Aisi 304 (или эквивалент) толщиной 0,5 мм и алюминиевый уголок | Значение характеристики не может изменяться участником закупки | |
| 4 | Металл каркас | |
| Основу модульного здания представляет собой блок-контейнер с усиленным металлическим каркасом из специальных холоднодеформированных элементов, изготовленных из листовой стали. | Значение характеристики не может изменяться участником закупки | |
| Толщина листовой стали не менее 2 мм. | Участник закупки указывает в заявке конкретное значение характеристики | |
| Каркас блок-контейнера представляет из себя каркас боковых стен, соединенных между собой перемычками по низу и верху контейнера. Все сварные швы зачищены заподлицо и не имеют окалин. Каркас находится с внешней стороны корпуса блок-контейнера. Необходимая прочность, устойчивость и геометрическая неизменяемость здания обеспечивается несущими и ограждающими конструкциями, системой связей, диафрагм жесткости, раскосов и косынок. Все элементы каркаса оптимизированы для состыковки со стеновыми наборными сэндвич-панелями и профлистом на кровле Н-60 для обеспечения стойкости против попадания влаги внутрь модуля. | Значение характеристики не может изменяться участником закупки | |
| Способ нанесения лакокрасочных материалов на каркас туалетного модуля – пневматическое распыление. Для покрытия применяется двухкомпонентная полиуретановая грунт-эмаль. | Значение характеристики не может изменяться участником закупки | |
| 5 | Стены и перегородки | |
| Стеновые элементы – сэндвич-панель трехслойная заводская ТСП-Z, с замком Z-lock, толщиной 100 мм, базальтовый наполнитель с пределом огнестойкости ЕI30, и группой горючести НГ. Наружная сторона сэндвич-панелей – оцинкованная сталь с полимерным покрытием, вид облицовки – волна (В). Внутренняя сторона сэндвич-панели – нержавеющая сталь Aisi 304 (или эквивалент) толщиной 0,5 мм. | Значение характеристики не может изменяться участником закупки | |
| Перегородки между отделами – сэндвич-панель трехслойная заводская ТСП-Z, с замком Z-lock, толщиной 50 мм, базальтовый наполнитель с пределом огнестойкости ЕI30, и группой горючести НГ. С обеих сторон сэндвич-панели перегородок - нержавеющая сталь Aisi 304 (или эквивалент) толщиной 0,5 мм. | Значение характеристики не может изменяться участником закупки | |
| 6 | Пол | |
| Финишное покрытие пола – алюминиевый рифленый лист. По периметру помещений алюминиевый рифленый уголок. | Значение характеристики не может изменяться участником закупки | |
| Основание пола – цементно-стружечная плита (ЦСП) толщиной 16 мм, влагостойкая, устойчивая к поражению грибком и плесени. ЦСП стелется на деревянные лаги сечением 100x50 мм. Пароизоляция и гидроизоляция выполнена пленкой Ютафол (или эквивалент) и полиэтиленовой пленкой. Теплоизоляция – базальтовая вата толщиной 100 мм. Дно контейнера – подшито оцинкованным листом 0,7 мм. | Значение характеристики не может изменяться участником закупки | |
| 7 | Кровля | |
| Кровля – плоская, покрытая стальным профлистом Н-60, проходящим через всю длину блок-контейнера. Толщина профлиста 0,5 мм. Профнастил с полимерным покрытием. С торцевых сторон контейнера кровля прикрыта торцевой планкой для скрытия профлиста. Пароизоляция и гидроизоляция выполнена пленкой Ютафол (или эквивалент) и полиэтиленовой пленкой. Теплоизоляция – базальтовая плита толщиной 100 мм, плотностью 80 кг/м³. Потолок – подшит листами из нержавеющей стали. | Значение характеристики не может изменяться участником закупки | |
| 8 | Двери и окна | |
| Окна – металлопластиковые, с откидным механизмом с матовым стеклом, оснащены москитной сеткой. Цвет профилей – белый. | Значение характеристики не может изменяться участником закупки | |
| Входная дверь – металлическая, утепленная, с установленным замком (ключ-бабочка). Метод нанесения покрытия двери – порошковая окраска. | Значение характеристики не может изменяться участником закупки | |
| Двери в туалетные отделения – металлопластиковые, глухие, с алюминиевым порожком. Установлены О-образная ручка, доводчик и замок на ключ с двух сторон. Цвет двери – белый. | Значение характеристики не может изменяться участником закупки | |
| Дверь в кассовое отделение – металлопластиковая, с окном в верхней части и форточкой, размером светового проема 300х300 мм, с алюминиевым порожком. Установлена Г-образная ручка и замок на ключ с двух сторон. Цвет двери - белый. | Значение характеристики не может изменяться участником закупки | |
| Двери туалетных кабинок из ЛДСП, влагостойкой, белого цвета, с обрамлением, алюминиевыми элементами, с установленной врезной фурнитурой, фиксаторами занятости. | Значение характеристики не может изменяться участником закупки | |
| 9 | Электрика и освещение | |
| Напряжение питания сети 230V, 50 Гц; однофазное. | Значение характеристики не может изменяться участником закупки | |
| Электропроводка выполнена в ПВХ каналах серого цвета. Все проходы кабеля через стену защищены специальной втулкой от повреждений. | Значение характеристики не может изменяться участником закупки | |
| Кабель заземления медный 1х10 мм². | Значение характеристики не может изменяться участником закупки | |
| Кабель вводной от вводной коробки до электрошкафа медный 3х10 мм². | Значение характеристики не может изменяться участником закупки | |
| Кабель для осветительных приборов медный 3х1,5 мм². | Значение характеристики не может изменяться участником закупки | |
| Кабель для остальных электроприборов медный 3х2,5 мм² | Значение характеристики не может изменяться участником закупки | |
| Электроввод выполнен через наружную вводную коробку и распределительный щиток с установленным УЗО и автоматическими выключателями на потребителей электроэнергии. | Значение характеристики не может изменяться участником закупки | |
| Все металлические детали модуля заземлены на каркас. | Значение характеристики не может изменяться участником закупки | |
| Розетки модуля со степенью защиты не менее IP44. | Участник закупки указывает в заявке конкретное значение характеристики | |
| Внутреннее и наружное освещение выполнено светодиодными светильниками, у входных дверей установлены выключатели. | Значение характеристики не может изменяться участником закупки | |
| Светодиодные светильники со степенью защиты не менее IP44 | Участник закупки указывает в заявке конкретное значение характеристики | |
| 10 | Отопление и вентиляция | |
| Отопление модуля выполнено посредством электрообогревателей с терморегулятором и защитой от перегрева. | Значение характеристики не может изменяться участником закупки | |
| Принудительная вентиляция помещений осуществляется с использованием врезных настенных электровентиляторов. | Значение характеристики не может изменяться участником закупки | |
| С наружной стороны стены у вентиляторов установлены металлические вентиляционные решетки, окрашенные в цвет модуля. Производительность вентиляторов соответствует нормам воздухообмена помещений. | Значение характеристики не может изменяться участником закупки | |
| 11 | Водоснабжение | |
| Водоснабжение от внешнего источника, разводка внутри модуля выполнена полипропиленовыми трубами, установлена запорная арматура. Обеспечена возможность полного опорожнения труб при консервации модуля на зиму, а также возможность отсечения каждого потребителя от сети при ремонте. Ввод воды в модуль выполнен через заднюю стену модуля, установлен сетчатый фильтр. | Значение характеристики не может изменяться участником закупки | |
| Внутренний диаметр полипропиленовых труб для водоснабжения 15 -25 мм. | Участник закупки указывает в заявке конкретное значение характеристики |
Цена: 3 800 000 Р
